تشمل المكونات الهيكلية للسجائر الإلكترونية عمومًا الأجزاء الهيكلية ، ونواة الذرات ، وخزانات الزيت ، والبطاريات ، وألواح المحلول ، وشاشات التصور ، ورؤوس الميكروفون ، والسيليكون ، والقطن البصري للزيت والسائل-.
فوهة سجائر
المواد الأكثر استخدامًا هي PCTG ، الكمبيوتر ، السيراميك ، TPU والراتنج. يستخدم الكمبيوتر بشكل أساسي للتطبيقات التي تعني غمر السائل - وفصله عن خزان الزيت ؛ يستخدم PCTG بشكل أساسي للتطبيقات التي تتضمن اتصالًا مباشرًا أو غمرًا مع السائل E- ، مثل استبدال الخراطيش والقولبة المتكاملة لخزان الزيت والفوهة. تستخدم السيراميك بشكل رئيسي في أذرع CBD ، وخاصة Ccell ؛ يستخدم TPU بشكل أساسي لثنيتين مع حقن الكمبيوتر ؛ وفوهات الراتنج شائعة في المنتجات مثل فوهات التنقيط 510 و 810. لتحسين بيئة العمل ، عادة ما يتم تصميمها مع ثقوب مسطحة أو مستديرة. الفتحات المسطحة أرق وتوفر تجربة Vopeo أفضل ، ولكن تأخذ في الاعتبار الحروق المحتملة. عادةً ما تأخذ فوهات TPU tpu في الاعتبار راحة لدغة المستهلك ، ويتم تحديد طولها على التكيف بشكل أفضل مع تجربة Vapeo ، وتجنب خطر الحروق إذا كانت قصيرة جدًا. يمكن أن تكون الفتحات الشفافة عرضة للتكثيف وتستخدم بكميات كبيرة في الصناعة. ومع ذلك ، وفقًا لتفضيلات كل شركة ، يصعب تلوين فوهات السيليكون وتفتقر الأسطح المحكم إلى الألوان النابضة بالحياة. مشرق ، على الرغم من الفوهات الزاهية الملونة ، كما أنها أقل مقاومة للبقع ونادرا ما تستخدم في المنتجات.
نواة atomizer
وفقا لمادةهم ، يتم تصنيف كابلات التدفئة على أنها المعادن والسيراميك. يتم تقسيم المعادن إلى حلزوني وشبكة (متوفرة في ملفات بسيطة ومزدوجة ومتعددة) ، بينما يتم تقسيم السيراميك إلى طباعة مع فيلم سميك ومع تطهير معدني.
بشكل عام ، كلما انخفضت مقاومة (ω) من كابل التدفئة ، زادت قوة العاصفة. ومع ذلك ، يجب أن يكون هذا متوافقًا مع قوة الخروج من اللوحة الأم ، والعوامل الرئيسية كونها عاصفة جيدة من العاصفة ، وملمس جيد وسيولة جيدة.
بسبب هيكلها ، تتكون كابلات التدفئة من كابل تسخين ومواد موصلة. يتم تصنيفها على أنها شبكة حلزونية أو محفورة أو مطبوعة أو عجينة معدنية مطبوعة مع فيلم سميك. تشمل مواد القناة القطن الموصل والسيراميك المسامي ، مما يؤدي إلى الفتات القطن والسيراميك. توفر الفتات الخزفية نسيجًا دقيقًا ، في حين أن القطن يوفر طاقة أكبر من العاصفة وإخلاص كبير من النكهة. لكل منها مزاياها وعيوبها.
تتوفر أجهزة كابل التدفئة في مواد مختلفة ، مثل Kanthal A1 ، Iron- Chrome - الألومنيوم ، النيكل - الكروم ، الفولاذ المقاوم للصدأ ، النيكل النقي وتيتانيوم نقي. حاليًا ، تتكون الشبكة بشكل رئيسي من الحديد - chromium - الألومنيوم.
نوى ذرية مع سلك التدفئةفي دوامة ، عادة ما تتكون من سلك تسخين من نوع الزنبرك ، وحبل الألياف الزجاجية ، وكابل موصل مطلي ، وأنبوب الألياف الزجاجية الطويلة (مقطوعة مع شطبة مجوفة) وأنبوب ألياف زجاجية قصيرة (يتم وضعها على الطرف المقطوع للأنبوب الطويل لتسهيل التجميع). سلك سخان المروحة المزدوج هو حبلا مزدوج لزيادة منطقة التلامس بحبل الألياف الزجاجية وزيادة الطاقة المتفجرة. عادةً ما تستخدم الكابلات ذات الأسلاك التدفئة للأعمال المفتوحة الصغيرة والفريدة ، مثل 600 إلى 4000. من بين عيوبها المفيدة القصيرة وسهولة التكوين.
نوى atomizer شبكة مع سلك التدفئة:عادة ما يتكون من شبكة + سلك جلدي + أنبوب فولاذي + دليل زيت القطن + المشبك البلاستيكي. هناك أيضًا نماذج بدون مشبك بلاستيكي تستخدم عملية الاستغناء. حاليًا ، الأكثر شعبية في السوق هي أسلاك التدفئة البسيطة أو المزدوجة ، والمعروفة في الصناعة بأنها واحدة- اللقطة و double -. إذا تم استخدام نواة اثنين من هذا النوع في خزان زيت ، فإنه يسمى نواة مزدوجة. حاليًا ، هناك أيضًا ثلاثة نواة ، والتي عادة ما تستخدم للسجائر الإلكترونية من أحادية السجائر ، مثل 5000-60000.
نواة atomizer مع سلك التدفئة السيراميك:عادة ما يشمل نوى السيراميك + دليل زيت القطن + حلقة ختم الأجهزة CNC + ، وما إلى ذلك ، والتي تختلف وفقًا للاستخدام. يتم استخدامه بشكل شائع في سجائر CBD أو MOD أو بعضها يغير الخرطوشة.
موصل زيت القطن
غالبًا ما يتم استخدامه مع جوهر شبكة ، عادةً من 5 إلى 7 طبقات. عادةً ما تكون المادة عبارة عن نسيج غير منسوج + الكتان أو القطن العضوي ، إلخ لديها خصائص توصيل الزيت السريع ، ولكن تخزين الزيت الضعيف. الطبقة الداخلية هي بشكل أساسي من الكتان أو القطن العضوي ، مع خطوط رأسية على السطح. لديها خصائص تخزين النفط والزيت. نظرًا لقربه من كابل التدفئة الشبكي ، فمن الضروري منع النواة من الالتزام. القطن له أوزان مختلفة. ليس أكثر الطبقات ، أكثر سمكا. إذا كان سميكًا جدًا ، فإن التجميع مع أنبوب الصلب وسيكون القضيب المركزي ضيقًا جدًا ، وسيكون توصيل الزيت ضعيفًا وسيتم توصيل النواة بسهولة. إذا كانت رقيقة جدًا ، فستكون التجميع فضفاضة للغاية وسوف يسقط القضيب بسهولة. توصيل الزيت جيد جدًا ومن السهل امتصاص الزيت من الفم. حسنًا ، إذا كانت كافية.
قطن تخزين الزيت (القطن المتكامل)
لا ينبغي أن يحتفظ القطن المستخدم بتخزين السائل E - في الخزان لتجنب التسريبات فحسب ، بل يوفر أيضًا توصيلًا ممتازًا للزيت. إنه يعمل مع ثقوب دليل القطن والزيت في أجهزة Atomizer لتزويد الزيت بكابل التدفئة. يتم تسخين الألياف ومصبوحة للتكيف مع الخزان عن طريق آلة وقالب. حاليا ، هذه العملية مستقرة واقتصادية وتوفر خصائص تخزين وتوصيل الزيت الممتاز. يستخدم بشكل أساسي في السجائر الإلكترونية المتاح. المواد عادة ما تكون PA+PET.
القطن المصمم للزيت
عادةً ما يشمل القطن المصاب للزيت القطن للفوهة والقطن الماص تحت خزان الزيت والقطن الماص للبطاريات. يستخدم القطن الماسي للفوهة بشكل أساسي لمنع التكثيف من دخول الفم ؛ يستخدم القطن الماص لخزان الزيت بشكل أساسي في الجزء السفلي من الخزان لمنع ترشيح تكثيف وتسرب الزيت إلى مكونات مثل الميكروفون و MCU للوحة الأم ، مما قد يتسبب في بدايات أوتوماتيكية أو دوائر قصيرة. يلف القطن الماسي للبطاريات البطارية لمنعها من أن يتم تثبيتها بواسطة دبابيس مكونات اللوحة الأم ، وفي الوقت نفسه ، تمتص جزءًا من التكثيف لمنعها من اختراق سطح الشاشة. بالإضافة إلى ذلك ، هناك أنواع أخرى من القطن الماسي للزيوت ، والتي لن يتم إدراجها بشكل فردي. تتكون المادة عادة ، مثل ألياف البوليستر. يجب أن يكون للقطن الماص للفوهة امتصاص جيد للزيت ، وليس تقديمه ، لا يفصل الرائحة ولا يسمح بين الزيت في الفم. يمكن استخدام القطن المصاب للزيت في مواقع أخرى شريطة أن يكون لها امتصاص جيد للزيت.
المواد التي يتم استخدامها عادة هي PETG و PCTG و PA12 والزجاج. تعد PCTG و PETG الأكثر شيوعًا وغالبًا ما تستخدم في السجائر الإلكترونية التي يمكن التخلص منها. يعد PETG مناسبًا للتخلص من عمليات السحب الصغيرة ، بينما يتم استخدام PCTG عادةً للتخلص من عمليات السحب الكبيرة أو خراطيش قابلة للشحن. تستخدم الزجاج و PA12 بشكل رئيسي في أذرع CBD. تشمل متطلبات الأداء المقاومة الكيميائية ومقاومة درجات الحرارة العالية ومقاومة الطقس. تستخدم بعض المصانع الصغيرة حاليًا مواد PP والكمبيوتر الطبي الطبي ، ولكنها مناسبة فقط للمراحل الأولية من السجائر الإلكترونية التي يمكن التخلص منها. نظرًا لمقاومتها المنخفضة للمواد الحمضية في زيوت التبغ ، نادراً ما يتم استخدامها. معظم السجائر الإلكترونية شفافة أو شبه شفافة ، لأنها تلبي الطلب على المستهلكين من مستويات الزيت المرئية. PETG عبارة عن كوبوليستر شفاف وغير متبلور شائع الاستخدام للبثق ، والذي تم تصنيعه بشكل رئيسي من خلال إلكترونيات SK في كوريا الجنوبية ، وهو النموذج الأكثر شيوعًا. يتم تصنيع PCTG بشكل أساسي بواسطة Eastman Electronics في الولايات المتحدة ، كونها النماذج 1501HF و TX1001 و TX2001 الأكثر شيوعًا. يتم استخدام 1501HF بشكل شائع لقولبة الحقن بسبب ارتفاعه ، مما يجعله مناسبًا لقوالب الحقن من واحد أو عدة تجاويف. يمكن أيضًا تشكيل TX1001 عن طريق الحقن ، ولكنه مناسب للمنتجات ذات الجدران السميكة أو القوالب الصغيرة من تجويف واحد. يتم استخدام TX1001 و TX2001 بشكل شائع في قوالب البثق. حاليًا ، يتم تشكيل زجاجات النفط للسجائر الإلكترونية 2+10 في السوق الأوروبية بواسطة مهب. تشمل اختبارات الجودة المعتادة تأثير الكرة والانغماس على حمض الخليك الجليدي. حاليًا ، تنتج شركتان صينيتان معاهدة التعاون بشأن البراءات الشامل ، والتحقق من الإنتاج الضخم معلق.

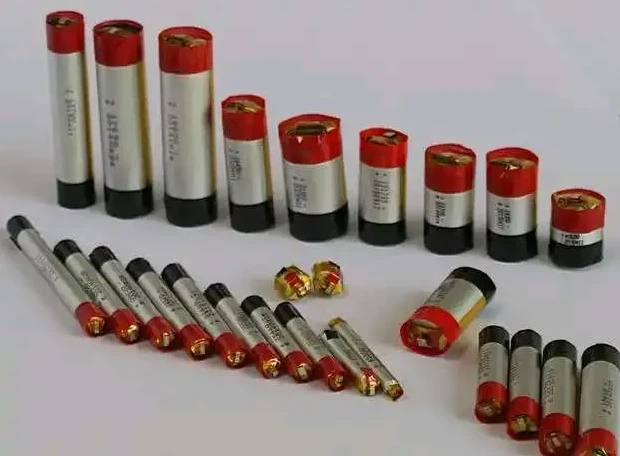

بطارية
البطاريات الأكثر شيوعا هي أسطواني وموريقية. البطاريات ذات الأشكال غير المنتظمة أقل شيوعًا ويتم تحديد حجمها من خلال الهيكل الداخلي للسجائر الإلكترونية. عادة ما يتم تصنيف البطاريات الأسطوانية بالقطر والطول ، مثل 13450 و 18250. تأخذ البطاريات المنشورية في الاعتبار الطول والعرض والارتفاع ، حيث يتم استخدام بطاريات الكوبالت النقية حاليًا أو قاعدة الكوبالت ، مع المواد الثلاثية. مع ارتفاع بطاريات الطاقة العالية والانبعاثات البخارية العالية ، عادة ما تكون البطاريات ذات السرعة العالية تعميمها مع سرعة تصريف تتراوح بين 5 و 10 أ. وكثافة الطاقة العالية واحترام البيئة هي ميول التنمية. تُستخدم البطاريات السعة في السجائر الإلكترونية منخفضة الطاقة ، ويسهل تصميمها القابل للإزالة إعادة تدويرها بعد التخلص منها. بالإضافة إلى ذلك ، بدأت بعض الشركات في تجربة بطاريات الحالة الصلبة ، والتي تكون أصغر وتوفر كثافة طاقة أكبر ، مما يسمح بحجم أكبر لإعادة الشحن دون تعديل حجم السجائر الإلكترونية. تشمل مقاييس مراقبة الجودة عمومًا انخفاض الجهد والتسربات والشقوق السطحية وتآكل المنحل بالكهرباء السطحي والقدرة ومعدل التفريغ ومنحنى التفريغ والمقاومة الداخلية وعدد دورات التحميل والتفريغ.
تركيبة حساب بطارية حقن الحبر: MAH × 3.7 V ÷ 1000
PCBA
تنظيم لوحة الحل المتكامل عن طريق المفاتيح ، وإدارة حمولة الطاقة وتفريغ ، وتنظيم الطاقة ، والتحكم في درجة الحرارة ، والإضاءة ، والمؤثرات الصوتية وغيرها من الوظائف. مع احتياجات السجائر الإلكترونية المتعددة والذكية ، والجليد ، وخيارات الحلو والنيكوتين ، والقابلة للتعديل ، والفوقيات السريعة ، والشحن السريع/اللاسلكي ، والحمل الشمسي ، وما إلى ذلك ، تصبح لوحة الحل معقدة بشكل متزايد ، مما يفرض متطلبات أكبر على MCU أو الحواسبات الصغيرة من شريحة واحدة.
حساب طاقة إخراج السجائر الإلكترونية: v² ÷ ω ＝ w
مستشعر الميكروفون
جهاز مستشعر مفتاح هواء السجائر الإلكترونية. عندما يستنشق ، يدخل الهواء الميكروفون من خلال قناة استنشاق السجائر الإلكترونية ، ويمارس بعض الضغط على الحجاب الحاجز. هذا الضغط يهتز الحجاب الحاجز ، ويعدل المسافة بين هذا واللوحة الخلفية ، مما يسبب تغيير في السعة. تكتشف الرقاقة هذا التغيير في السعة ويجعله إشارة كهربائية ، وتحقيق تحويل الصوت إلى الكهرباء. تميل ميكروفونات المكثفات التقليدية للتكثيف إلى التعميد الذاتي بسبب مقاومة الحمض المنخفضة. في الوقت الحالي ، تميل ميكروفونات السيليكون إلى استخدامها ، والتي توفر مجموعة من مقاومة الشفط المنخفضة ، وحساسية أكبر ومقاومة أفضل للحمض من الميكروفونات الكهربائية التقليدية ، وبالتالي التخلص من مشكلة التنظيف الذاتي. تنقسم ميكروفونات Electret التقليدية إلى ميكروفونات المكونات والكابلات. عادةً ما تتصل المكونات في الميكروفونات بالوحة الأم ، بينما تستخدم الميكروفونات الكبلية بشكل رئيسي لحام اللوحة الأم والبطارية. اعتمادًا على عدد الكابلات ، يمكن أن تكون 3 أو 4 أو 5 كابلات. عادة ما تكون حساسية مقاومة الشفط بين -70 و -400 كيلو باسكال ، وتختلف وفقًا للمنتج. تتوفر ميكروفونات السيليكون مباشرة وعكسها ، وكذلك في SMD ومع الكابل ، ولها نطاق مقاومة للشفط البسيط.
شاشة التصور
في الوقت الحالي ، تشمل الشاشات الرئيسية أنابيب رقمية وشاشات LCD وشاشات TFT وشاشات Sky Sky المرنة وشاشات OLED والشاشات السعوية اللمسية ، وما إلى ذلك. تختلف الأسعار وفقًا لحجم المنطقة ، وسطوع الضوء ، وكمية الألوان ، والدقة ، ودقة الشخصيات ، وإذا كان من الممكن أن تظهر ديناميكيًا.
الإسكان والأجزاء الهيكلية الأخرى باستثناء النفط ، ودائع فوهة ، إلخ.
يتم تصنيع مكونات السجائر الإلكترونية بشكل أساسي بواسطة مسبك بسبائك البلاستيك أو سبائك الألومنيوم أو نسبة ضغط سبيكة الألومنيوم وأنابيب الصلب. عادة ما تشمل المواد البلاستيكية الكمبيوتر الشخصي ، الكمبيوتر/ABS و ABS. تتضمن العلاجات السطحية عادة التشطيبات المشرقة أو المسجلة ، وطلاء الفراغ ، وطلاء الرش (PU ، و Printing + UV ، وطلاء اللمس المطاطي ، والطلاء المتشقق ، وما إلى ذلك) و IML/IMD. عادة ما تتم معالجة الأحرف عن طريق الطباعة الساخنة والطباعة ثلاثية الأبعاد وطباعة الشاشة. عادة ما تتم معالجة الأجهزة عن طريق الأكسدة ، وطلاء الهباء الجوي ، وطلاء الفراغ ، وطلاء المياه ، ونقش الليزر والتعرض والكشف عنه. عادة ما ترش أنابيب الصلب مع الطلاء المطاطي والمواد اللاصقة. إن المواد البيئية والقابلة لإعادة التدوير وقابلة للتحلل الحيوي ، مثل PLA والورق ، هي حاليًا اتجاه ، ولكن بسبب ارتفاع أسعارها ومعالجتها غير الناضجة ، يكون استخدامه أقل بشكل متزايد.
السيليكون
يستخدم السيليكون على نطاق واسع في السجائر الإلكترونية ، وخاصة لإغلاق تدفق السائل والهواء. تشمل بعض الأمثلة سدادات السيليكون للفوهات والودائع العلوية والسفلية وطوابع ملء الزيت وخواتم الميكروفون. وتشمل التطبيقات الأخرى غير المثيرة للاشمئزاز أزرار السيليكون ، والسيليكون المزخرف ، وأغطية السيليكون القابلة للتخلص من الفتحات ، وأربطة السيليكون وحالات الحماية. تتراوح صلابة السيليكون عادة ما تتراوح بين 50 و 70 درجة ، وهي 60 درجة هي الأكثر شيوعًا. يمكن أن يكون سطح القالب رملًا لإنشاء سطح محكم. يمكن أيضًا صبغ السيليكون أو مختلطه ، ويرش زيت السيليكون والطباعة.
E - السائل
يحتوي السائل E - عادة على غليكول البروبيلين (PG) و Glycerin (VG) من الدرجة الغذائية ، ويكمل مع النيكوتين والنكهات والمضافات الغذائية المختلفة ، مثل الإلهات وعوامل منعش. تؤثر نسب هذه المكونات على حجم البخار والإحساس في الفم وضرب الحلق.
عادة ما يتم تصنيف النكهات الدولية إلى نكهات التبغ (على سبيل المثال ، التبغ الكلاسيكي) ، نكهات الفاكهة (على سبيل المثال ، الفراولة والموز) ، نكهات الحلوى (على سبيل المثال ، كعكة الفانيليا) ونكهات المشروبات (على سبيل المثال ، الذيل والصودا البرتقالية).
وظائف كل مكون هي: البروبيلين جليكول (PG) يذوب النكهات ، ويوفر النكهة ويوفر ضربة في الحلق (على غرار السجائر التقليدية) ؛ ينتج الخضار الجليسرين (VG) بخار كثيف ، ويضيف الحلاوة والنعومة. النكهات توفر النكهة. يعزز النيكوتين (المقاس بالملغ/مل) إدمان وضرب الحلق ؛ لضبط إضافات النكهة مثل المحليات والعوامل المنعشة.
سيرة ذاتية
هناك العديد من الأنواع المختلفة من السجائر الإلكترونية ، بما في ذلك Disposables ، CBD/THC ، POD ، MOD ، MTL ، DTL/DL ، التدفئة بدون احتراق و narguile. كل منتج له بنية مختلفة ، وعلى الرغم من أنه يمكن أن يكون لديهم مكونات أكثر أو أقل ، إلا أنه عادة ما يكون متشابهًا. هذا المقال لا يمكن أن يغطيهم جميعا. لا تتردد في الاتصالسينثيامن القطاع الخاص.
